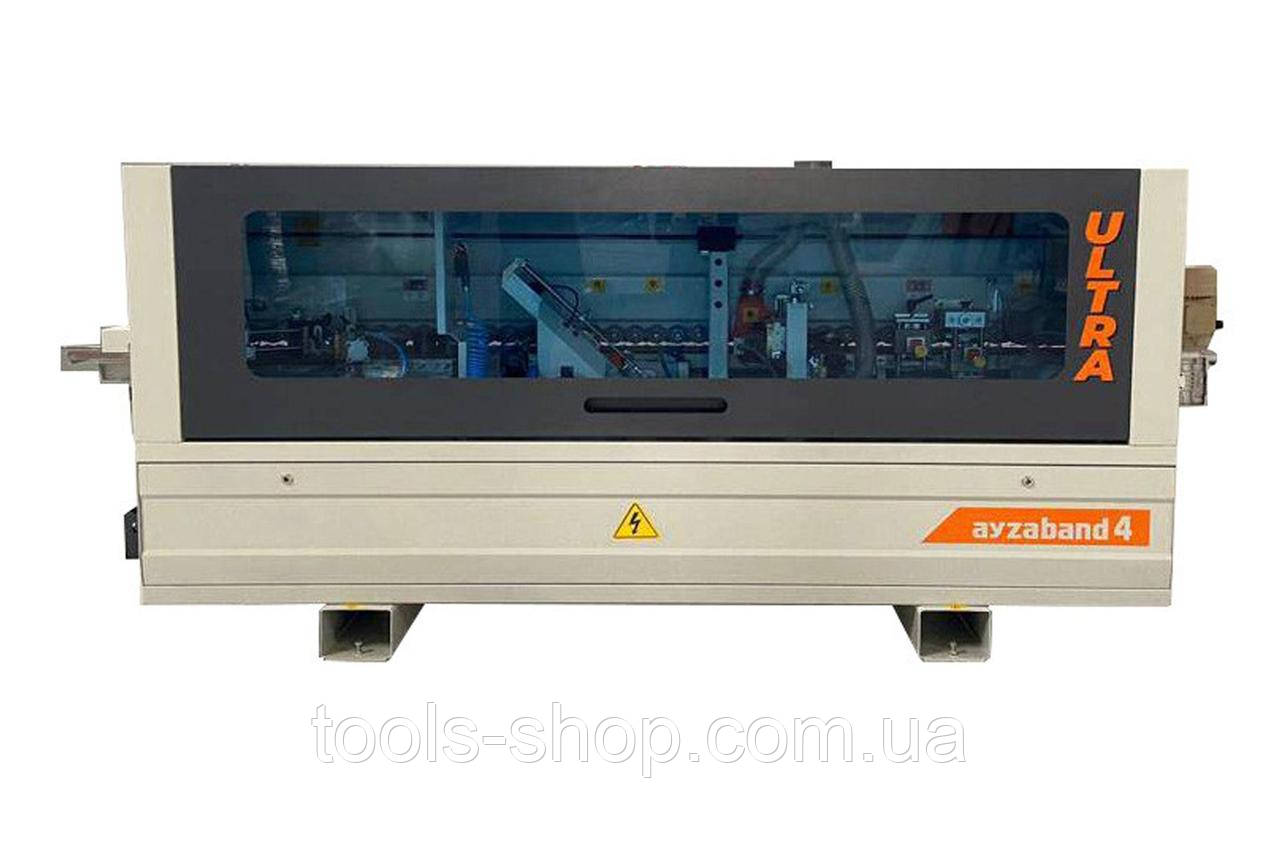

Автоматический кромкооблицовочный станок Ayza Mizrak Ayzaband 4FR ULTRA

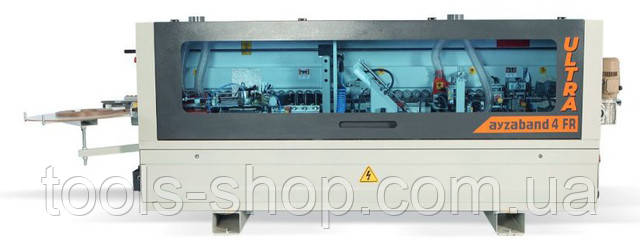

Кромкооблицовочный станок Ayza Mizrak Ayzaband 4FR ULTRA

Кромкооблицовочные станки AyzaBand от турецкого производителя Ayza Mizrak сочетают в себе опыт турецкого рынка в работе с плитными материалами и инженерные решения отработаны ведущими европейскими производителями.

Сборка и конструктив узлов для возможности использования станков в промышленных объемах производства, тяжелая конструкция и комплектующие ведущих европейских, японских и турецких производителей гарантируют отличный результат работы и уверенность в надежности работы станка.

Комплектующие:

1. Пневмоцилиндры FESTO (Германия)
2. Пневмораспределитель FESTO (Германия)
3. Двигатели BONFIGLIOLI (Италия)
4. ALPHA (Турция)
5. Hertz (Турция)
6. Электроника SIEMENS (Германия)
7. SCHNEIDER (Германия)
8. Программный контроллер SCHNEIDER (Германия)
9. Частотные преобразователи OMRON (Япония)
10. Конечные выключатели Pizzato (Италия)

Имеющиеся узлы:

• прифуговочный узел
• поклеечный узел
• пресс группа
• 4 ролика тефлон
• торцовочный двухмоторный узел (перед/зад заготовки)
• фрезеровочный узел (верх/низ заготовки)
• циклевочный узел
• полировальный узел

Узел предварительного фрезерования (прифуговка)

• Предназначен для предварительного фрезерования заготовок торца перед приклеиванием кромки.
• Устраняет сколы после раскроя и ступеньки от подрезной пилы;
• Выравнивает геометрию детали и убирает дефекты транспортировки.
• Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.

Узел нанесения клея:

• Автоматическое нанесение кромочного материала на торец детали прямоугольных панелей с помощью термоплавочного клея.
• Независимый двигатель для постоянной рециркуляции и плавки клея. Клеенаносный ролик со специальной поверхностью для равномерного распределения клея. Цифровая терморегулировка клея для контроля температуры.
• Время разогрева: 15 – 20 мин.
• Емкость клеевой ванны: 4 кг.
• Протяжный ролик для автоматической загрузки кромки при подаче панели. Гильотина для автоматической обрезки кромки в рулонах.

Пресс группа

• Тяжёлая зона прижима оснащена главным прижимным роликом диаметра Ø120 и тремя вспомогательными роликами.
• Длинная зона прижима гарантирует окончательную кристаллизацию клея перед механической обработкой для исключения сдвига кромки и минимизирует клеевой шов, делая его идеальным.
• При помощи цифрового счетчика регулируется прижим на разную толщину кромочного материала.

Узел 2х моторной торцовки свесов

• Два промышленных двигателя Пилы перемещаются по одной призматической направляющей, каждая пилка отрезает припуск только с одной стороны.

Отличительные особенности:

• Простое линейное движение двух пил вверх-вниз;
• Простая схема пневматики;
• Применяются призматические направляющие, которые в 7 раз стабильнее круглых направляющих.

Узел фрезерования свесов

• Чистовое фрезерование свесов
• Предназначен для фрезерования верхнего и нижнего свесов кромочного материала. Применяется для любых типов кромки толщиной 0,4 – 3 мм.
• Оснащен фрезами с радиусными ножами для идеального фрезерования. Мощность двигателя 2 х 0,55 кВт., частота вращения 12 000 об/мин.
• Имеет удобную тонкую настройку с помощью счетчиков с цифровой индикацией. Винт с мелким шагом резьбы. Точность настройки 0,01 мм.
• С помощью больших вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали и гарантирует плавное мероприятие без подрывов.

Узел радиусного цикла

• Предназначен для удаления кинематических неровностей (микроволны) на обработанной кромочной поверхности после фрезерного узла. Также цикл выравнивает геометрию радиуса, делая ее абсолютно равной по всей длине.
• С помощью больших круглых вертикальных и горизонтальных копиров обеспечивается точное отслеживание профиля детали.
• Узел оснащен эффективной аспирацией с накопительным ящиком для стружки. Вся стружка собирается в ящике, что исключает ее попадание под копиры.

Полировочный узел

• Полировка необходима для финишной обработки кромки.

Эта операция обеспечивает:

• Блеск обработанной поверхности;
• Очищает от загрязнений;
• Восстанавливает цвет после циклевочного узла.
• Формирует микро радиус у тонкой кромки (притупляет острый край).

Гарантия от производителя, пусконаладочные работы, гарантийная и послегарантийная поддержка с возможностью выезда мастеров на объект.

Технические характеристики станка:

• Гарантийный термин: 12 мес.
• Рабочая высота: 880 мм
• Напряжение: 380 400 В
• Подача заготовки: Автоматическая
• Длина: 4400 мм
• Ширина: 1560 мм
• Частота: 50 60 Гц
• Мощность двигателя: 12 кВт
• Масса: 1220 кг
• Толщина заготовки: 8-45 мм
• Время нагрева клея: 15-20 мин.
• Давление воздуха: 6 Бар
• Двигатель фрезы: 2 x 0,55 кВт 15000 мин.
• Емкость коробки для клея: 4 л
• Рабочая скорость: 15 м мин.
• Толщина ленты: 0,4-3 мм
• Двигатель предварительного фрезерования: 2 x 2,2 кВт 12000 об мин.
• Двигатель снятия свесов по длине: 2 x 0,45 кВт 10,500 об мин.
