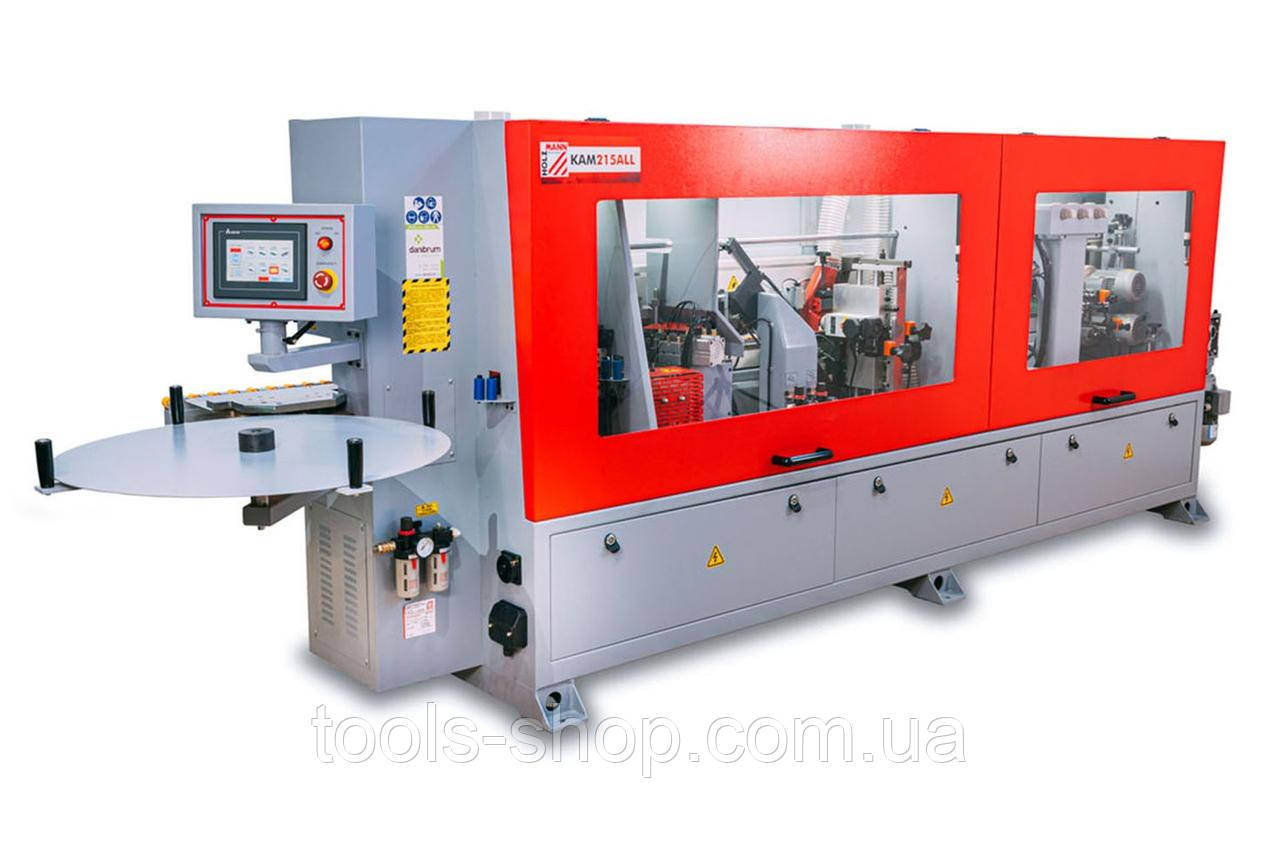

Автоматичний крайкообличчковий верстат Holzmann KAM 215ALL
Призначений для облицювання рулонного крайкового матеріалу до торців щитових деталей за допомогою клей-розплаву. Застосовується на меблевих підприємствах усіх виробничих потужностей, є широкоуніверсальним.
Схеми обробки:
- Подавання крайки
- Попереднє фрезерування
- Клейовий вузол
- Прес група
- Двомоторна торцовка
- Фрезерування сваг
- Вузол обкатки кутів
- Радіусна цикля
- Полірування
Конструктивні особливості:

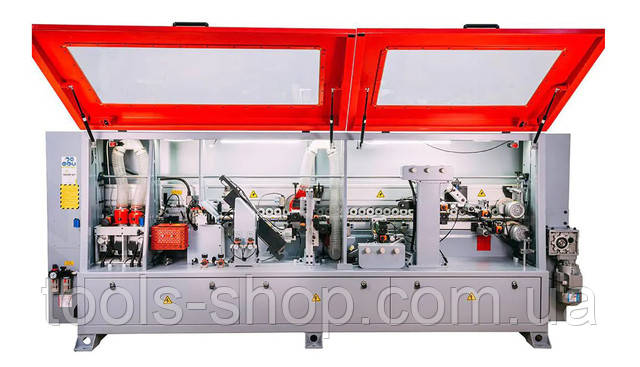

Станина верстата
- Станина верстата виготовлена за допомогою зварювання з гнутого сталевого прокату для надання верстату максимальної жорсткості.
- Верхня сталева притискна балка з погумованими роликами. Притискна балка з боку виходу забезпечена лічильником (Механічна цифрова індикація).
- Оброблювальні вузли кріпляться до горизонтальної балки та забезпечують високу точність щодо оброблюваної деталі. Усі двигуни на вузлах високочастотні.
- По всій довжині верстат має захисний кожух зі склами з полікарбонату для спостереження за процесом оброблення виробу.
- Патрубки аспірації для оброблювальних вузлів розташовані зверху.
- Пульт керування вузлами розміщено з боку входу заготівки в верстат.
Підіймальний транспортер
- Являє собою ланцюг промислового класу із салазками, покритими гумою.
- Кольєння салазок відбувається за двома сталевими напрямними, одна з яких плоского, а інша круглого перерізу, що забезпечує високу стійкість до бічних навантажень
Панель керування
- Керування верстатом здійснюється за допомогою пульта.
- Пульт керування зображає параметри та робочі параметри.
- Просте та зрозуміле вмикання всіх вузлів верстата.
- Зображення та настроювання температури клейової ванни.
Вузол попереднього фрезерування
- Видалення сходинки внаслідок розкроювання забезпечує ідеальну якість подальшого приклеювання крайки до торця деталі.
- Вузол складається з 2 високочастотних двигунів.
- Регулювання фрез відбувається за допомогою механічного настроювання з цифровими лічильниками.
- На вузлі встановлений алмазний інструмент.
Клейова група
- Автоматичне нанесення крайки в рулонах на торець деталі прямокутних панелей за допомогою термоплавкового клею.
- Клейова ванна. Незалежний двигун для рециркуляції та плавлення клею. Клейональний ролик зі спеціальною поверхнею для рівномірного розподілу клею. Цифрове терморегулювання клею для контролю температури.
- Подавання крайки. Протяжний ролик для автоматичного завантаження крайки під час подавання панелі. Гільйотина для автоматичного обрізання крайки в рулонах.
- Притискна група прес. Три ролики, з яких один великий діаметр, що забезпечує оптимальне притискання крайки. Механічне настроювання тиску роликів.
Торцювальний вузол
- Виконує відрізання передніх і задніх звісів крайки точно в розмір довжини деталі.
- Встановлено 2 високочастотні двигуни.
Фрезерний вузол
- Виробляє фрезерування верхньої та нижньої сторони панелі для видалення схилів крайки.
- 2 високочастотних ел. двигуна.
- Аспіраційні кожухи для видалення стружки.
- Круглі ручки для настроювання положення з механічними цифровими індикаторами.
- Ручне відведення вузла.
- Комплект інструменту, який використовується (R = 2) для оброблення: тонка крайка та радіусна крайка.
Вузол обкатки кутів
- Вузол призначений для профільного фрезерування передніх і задніх стиків крайки (вуглів).
- 2 двигуни вузла обкачування кутів
- Рух завдяки пневматичним циліндрам.
- Вузол обкатки працює в автоматичному режимі.
Вузол радіусної цикли
- Вузол дає змогу видаляти хвилястість від фрез.
- Дискові копіри для точного позиціювання інструмента під час оброблення.
- Круглі ручки для встановлення положення з механічною цифровою індикацією.
Вузол полірування
- Обладнаний двома полірувальними агрегатами. Два полірувальні кола для очищення поверхні та відновлення кольору крайки.
Технічні характеристики верстата:
- Вага: 640/710 кг
- Вихід під аспірацію: Ø 100 мм
- Макс. товщина заготівки: 45 мм
- Напруга: 400 В/50 Гц
- Потужність двигуна S1: 6160 Вт
- Товщина крайки: 0,4 – 3 мм
- Транспортні габарити: 2440х645х1285 мм
- Швидкість подавання: 8 м/хв
- Ширина заготівки: 80 мм
- Ширина крайки: 15-48 мм
- Довжина заготівки: 70 мм
